| Наименование марки: | Optowix |
| Номер модели: | MK1Q-13TC |
| МОК: | 1 |
| Условия оплаты: | T/T. |
| Способность к поставкам: | 10Kpcs |
| Атрибут | Стоимость |
|---|---|
| Optowix PN | MK1Q-13TC |
| Наименование продукта | Передатчик QSFP28 100 Гбит/с, однорежимный, 20 км, модуль |
| Скоростная скорость | 100 г |
| Расстояние | 20 км |
| Интерфейс | двойной LC |
| Длина волны | 1310 нм |
| Экология | 0oC ~ 70oC |

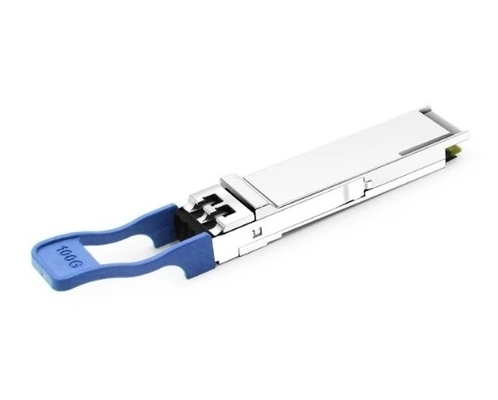

Передатчик QSFP28 100 Гбит/с, однорежимный, дальность 20 км
| Номер части | Описание продукта |
|---|---|
| MK1Q-13TC | 100G QSFP28 1310nm 20 км, 0°C~+70°C |
100G LR1-20km QSFP28 оптический приемопередатчик, 100G QSFP28 LR1-20 предназначен для использования в 100-гигабитных Ethernet-ссылках до 20 км по одномодному волокну (SMF).100G Lambda 100G LR1-20 и CAUI-4 ((без FEC)Цифровые диагностические функции доступны через интерфейс I2C, как указано в QSFP28 MSA.

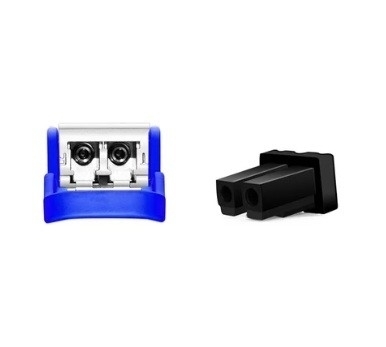

Модуль включает в себя 1-канальный оптический сигнал на центральной длине волны 1311 нм, работающий со скоростью передачи данных 100 Гбит / с.Этот модуль может преобразовывать 4 канала 25Gbps (NRZ) электрических данных входа в 1 канал 100Gbps (PAM4) оптического сигнала, а также может преобразовывать 1 канал оптического сигнала 100 Гбит/с (PAM4) в 4 канала данных электрического вывода 25 Гбит/с (NRZ).Оптический интерфейс использует Duplex LC соединительВысокопроизводительный охлажденный EML-передатчик и высокочувствительный PIN-приемник обеспечивают превосходную производительность для 100Gigabit Ethernet-приложений до 20 км ссылок.
| Параметр | Символ | Минуты | Макс | Единица |
|---|---|---|---|---|
| Напряжение питания | Vcc | -Нет.3 | 3.6 | V |
| Входное напряжение | Вино | -Нет.3 | Vcc+0.3 | V |
| Температура хранения | Тс | - 20 | 85 | oC |
| Тепловая температура работы | Tc | 0 | 70 | oC |
| Влажность (неконденсирующая) | РН | 5 | 85 | % |
| Параметр | Символ | Минуты | Типичный | Макс | Единица |
|---|---|---|---|---|---|
| Напряжение питания | Vcc | 3.13 | 3.3 | 3.47 | V |
| Температура рабочего корпуса | Tc | 0 | 70 | oC | |
| Скорость передачи данных на полосу | fd | 106.25 | Гб/с | ||
| Влажность | РН | 5 | 85 | % | |
| Распределение власти | Pm | 4 | W | ||
| Расстояние соединения с G.652 | D | 20 | км |
| Параметр | Символ | Минуты | Типичный | Макс | Единица |
|---|---|---|---|---|---|
| Дифференциальная импеданция входа | Зин | 90 | 100 | 110 | Омм. |
| Дифференциальная выходная импеданс | Зот | 90 | 100 | 110 | Омм. |
| Дифференциальная амплитуда входного напряжения1 | ΔVin | 1600 | mVp-p | ||
| Дифференциальная амплитуда выходного напряжения2 | ΔVout | 900 | mVp-p |
1Дифференциальная амплитуда входного напряжения измеряется между TxnP и TxnN.
2Дифференциальная амплитуда выходного напряжения измеряется между RxnP и RxnN.
| Параметр | Символ | Минуты | Типичный | Макс | Единица | Примечания |
|---|---|---|---|---|---|---|
| Передатчик | ||||||
| Центральная длина волны | λc | 1304.5 | 1317.5 | nm | ||
| Соотношение подавления в боковом режиме | SMSR | 30 | ДБ | |||
| Средняя мощность запуска | Поут | -Нет.2 | 6.6 | dBm | ||
| Амплитуда оптической модуляции ((OMA внешняя) | ОМА | 2.8 | 6.8 | dBm | ||
| Передатчик и закрытие глазки дисперсии ((TDECQ) | TDECQ | 3.6 | ДБ | |||
| Соотношение вымирания | Скорая помощь | 3.5 | ДБ | |||
| Средняя мощность запуска передатчика OFF | -30 | ДБ | ||||
| Приемник | ||||||
| Центральная длина волны | λc | 1304.5 | 1317.5 | nm | ||
| Чувствительность приемника во внешней части ОМА | RXsen | - Семь.6 | dBm | 1 | ||
| Средняя мощность приема | Пин | - 10 | 6.6 | dBm | ||
| Отражение приемника | -26 | ДБ | ||||
| Указывают на потерю | -13 | dBm | ||||
| Счетная стоимость активов | - 11 | dBm | ||||
| Гистереза LOS | 0.5 | ДБ | ||||
1Измерение с помощью сигнала испытания соответствия при TP3 для BER = 2,4E-4 Pre-FEC
